Slickline PCE Hidrolik Kontrol Gres Enjeksiyon Pompası Sistemi 5000PSI ～15000PSI API Kablolu Ekipman

Slickline PCE Hidrolik Kontrol Gres Enjeksiyon Pompası Sistemi 5000PSI ~ 15000PSI API Tel Hattı Ekipmanları

I. Genel Bakış

Gres enjeksiyon bölümü, gres enjeksiyon borusu ve gres enjeksiyon sızdırmazlık başlığı için basınçlı ve geri dönüşlü bir sistem sağlamak üzere tasarlanmıştır. Tel veya kablo çalışırken, gres enjeksiyon pompasından çıkan yüksek basınçlı gres, akış kısıtlayıcı borunun alt kısmına girer ve yukarı doğru akar, nihayet akış borusunun üst çıkışından boşalır. Bu, akış kısıtlayıcı boru içinde yüksek bir basınç değeri oluşturarak kabloyu (veya teli) yağlama ve kuyu ağzı basıncını sızdırmazlık amacına ulaşır.

Hidrolik kontrol bölümü, ana olarak petrol pompaları, akümülatörler, yön valfleri, emniyet valfleri ve diğer destekleyici ekipmanlardan oluşur, bu da kuyu ağzı önleyici, kuyu ağzı kontrol kutusu, üst tutucu, alt tutucu, düşme önleyici cihaz vb. için hızlı ve güvenli bir anahtarlama cihazı sağlar. Tüm işlemler, çalıştırmayı kolaylaştıran kontrol paneline entegre edilmiştir.

II. Ana Teknik Parametreler

1. Spesifikasyon ve Model: YK-70/21-Y;

2. Nominal Çıkış Basıncı: 70 MPa;

3. Tahrik Hava Basıncı: 0.7 - 1 MPa;

4. Hidrolik Çıkış: 21 MPa;

III. Yapısal Özellikler

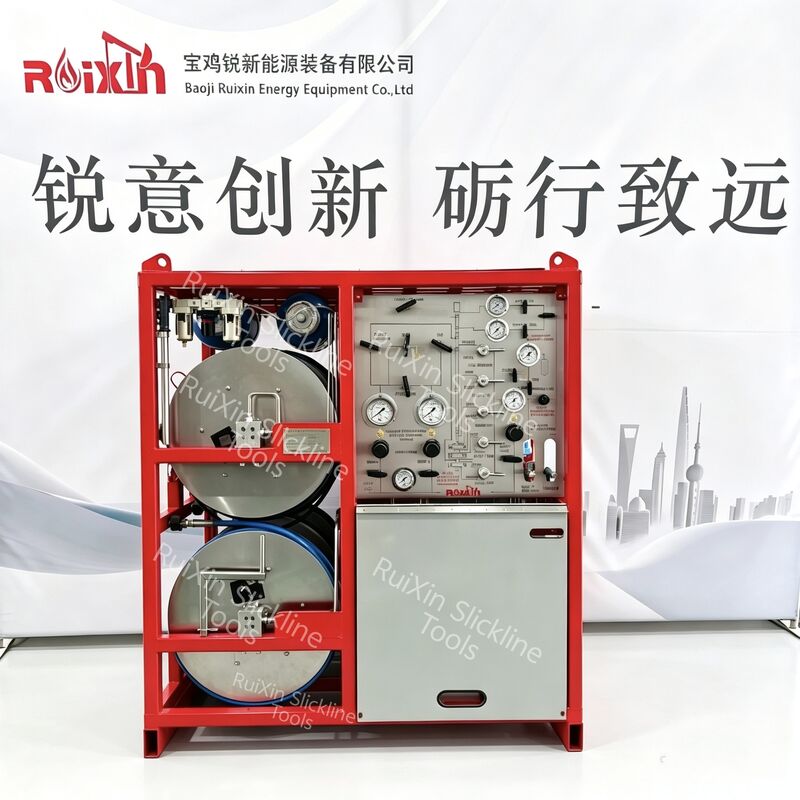

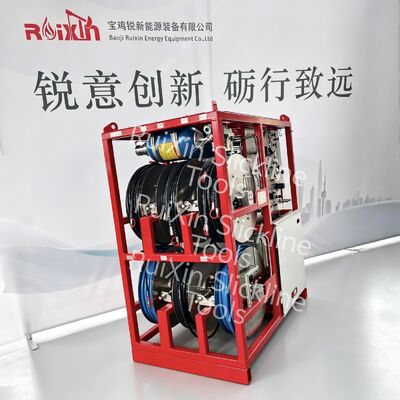

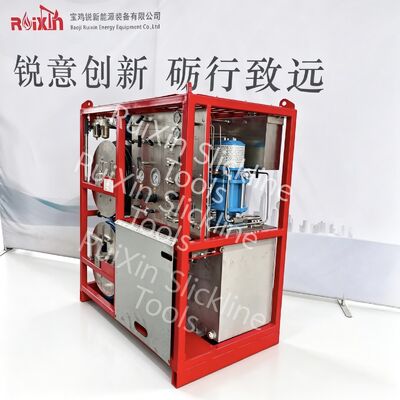

1. Hidrolik enjeksiyon pompası üç ana sisteme ayrılır: emme tertibatı, enjeksiyon sistemi ve hidrolik kontrol sistemi, hepsi aynı çerçeve üzerine monte edilmiştir;

2. Emme tertibatı ana olarak hava kaynağı ana vanası, boru hatları, basınç regülatörleri vb.nden oluşur;

3. Enjeksiyon sistemi ana olarak enjeksiyon pompası, yüksek basınçlı iğne valfi, enjeksiyon tamburu, BOP tamburu, enjeksiyon hortumu, deşarj tamburu ve boru hattı tertibatı vb.nden oluşur;

4. Hidrolik kontrol sistemi ana olarak hidrolik kontrol tahrik pompası, akümülatör, kontrol valfleri, hidrolik hortumlar, tamburlar ve boru hattı tertibatı vb.nden oluşur.

5. Hem gres enjeksiyon sistemi hem de hidrolik sistem kendi yağ (gres) depolama tanklarına sahiptir (isteğe bağlı olarak depolama kutuları sağlanabilir).

6. Gres enjeksiyon pompası ve hidrolik kontrol tahrik pompası, gres/emme için pnömatik yollarla tahrik edilir.

7. Gres enjeksiyon sistemi ve hidrolik kontrol sistemi bağımsız veya eş zamanlı olarak çalışabilir.

Herhangi bir boyut müşteri gereksinimlerine göre özelleştirilebilir

Dikkat

Bakım ve servis

1. Emme sistemindeki yağlayıcılara düzenli olarak yağ ekleyin. Kışın N32 (20#) yağ ve yazın N46 (30#) yağ kullanılması tavsiye edilir;
2. Boru hattı sızdırmazlık testlerini düzenli olarak yapın.
